強化学習の初心者向けに、Q学習でCart-Poleを動かしてみます。
【強化学習入門】Q学習でCart-Poleを動かす（Google Colab＋OpenAI Gym）
強化学習の入門として「Cart-Pole問題」というものがあります（強化学習の”Hello World!”と呼ばれているらしい）。Cart-Pole問題とは、棒（Pole）の支点を台車（Cart）に固定して、その台車を「左右」に動かすことでバランスをとり、棒が倒れないようにする問題のことです。
Cart-Poleのモデルを自身で実装してもよいのですが、少し面倒なので、この記事ではOpenAI Gymという有名なライブラリを利用します。
そして、そのOpenAI GymのCart-PoleをQ学習で動かしてみます。
（Q学習と深層学習を組み合わせたDQNで動かしてみたい方々はコチラ）

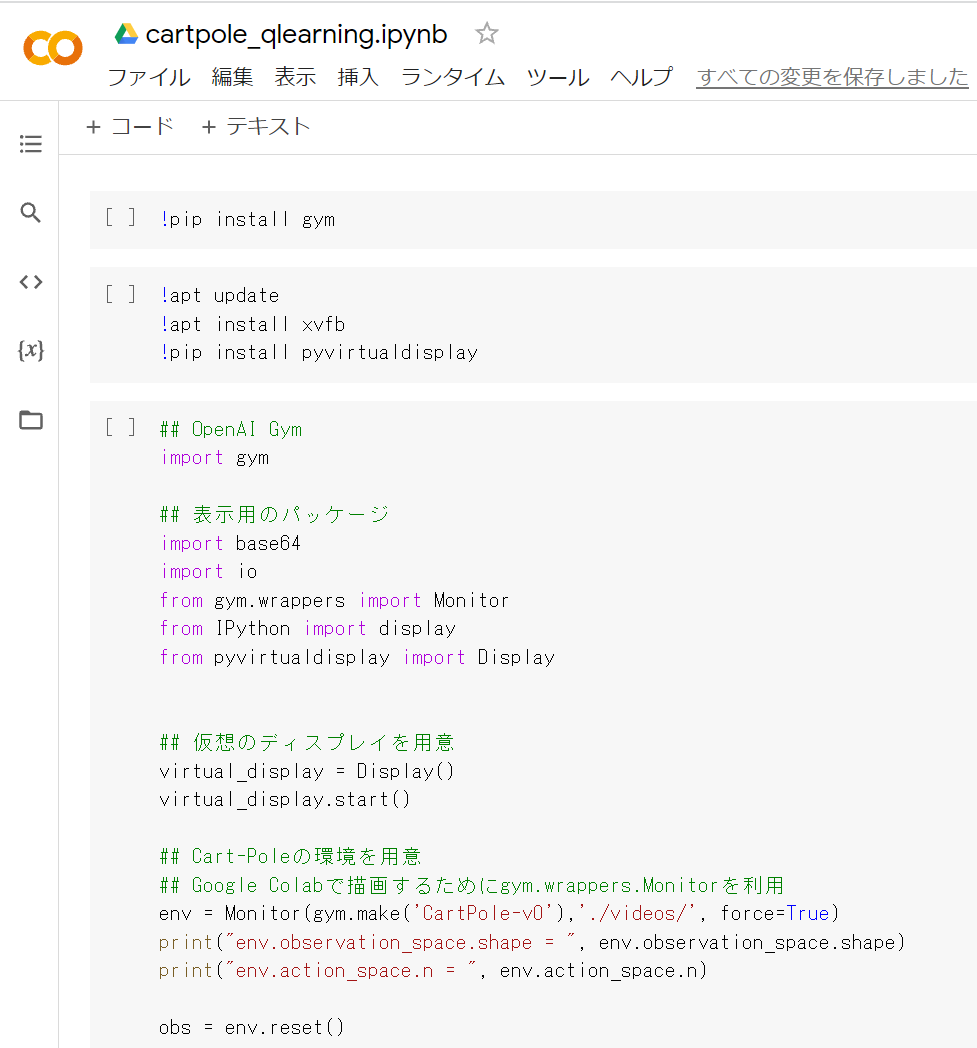

実行環境はGoogle Colaboratoryを想定しています。ブラウザでGoogle Colaboratoryをひらき、下図のように、本記事のプログラムをコピー＆ペーストすれば実行できます。
この記事のポイント
- 強化学習の入門者向け
- 強化学習を実装レベルで勉強（i.e. アルゴリズムの詳細解説は省略）
- Google Colaboratoryで動かせるコードをご紹介（i.e. ブラウザ上だけで完結可能）
パッケージのインストール
Google Colaboratoryで以下のコマンドをコピー＆ペーストして、OpenAI Gymをインストールします。
!pip install gym
表示のためのパッケージもインストールします。
!apt update !apt install xvfb !pip install pyvirtualdisplay
まずはランダムに動かしてみる
OpenAI GymのCart-Poleの挙動を見るために、まずはランダムに動かしてみます。
Google Colaboratoryで動かすために、描画関連の実装が少し複雑になっています。その部分は理解する必要がないので、軽く読み飛ばすとよいでしょう。
ソースコード
## OpenAI Gym
import gym
## 表示用のパッケージ
import base64
import io
from gym.wrappers import Monitor
from IPython import display
from pyvirtualdisplay import Display
## 仮想のディスプレイを用意
virtual_display = Display()
virtual_display.start()
## Cart-Poleの環境を用意
## Google Colabで描画するためにgym.wrappers.Monitorを利用
env = Monitor(gym.make('CartPole-v0'),'./videos/', force=True)
print("env.observation_space.shape = ", env.observation_space.shape)
print("env.action_space.n = ", env.action_space.n)
obs = env.reset()
## ランダムに100ステップ動かす
for t in range(100):
obs, reward, is_done, info = env.step(env.action_space.sample())
print("obs = ", obs)
print("reward = ", reward)
print("info = ", info)
## 終了判定（e.g. ポールが倒れた場合など）
if is_done:
print("Episode finished after {} timesteps".format(t+1))
env.reset()
break
## 以下は描画用
for frame in env.videos:
print("frame = ", frame)
video = io.open(frame[0], 'r+b').read()
encoded = base64.b64encode(video)
## 動画を埋め込み
display.display(display.HTML(data="""
<video controls>
<source src="data:video/mp4;base64,{0}" type="video/mp4" />
</video>
""".format(encoded.decode('ascii'))))
結果
ランダムに動かしているだけなので、すぐに倒れてしまいます。
Q学習で動かしてみる
ソースコード
## OpenAI Gym
import gym
## 表示用のパッケージ
import base64
import io
from gym.wrappers import Monitor
from IPython import display
from pyvirtualdisplay import Display
## その他必要なパッケージ
import numpy as np
## Brainクラス
class Brain:
def __init__(self, num_states, list_state_range, list_state_reso, num_actions, gamma, r, lr):
## パラメータをセット
self.num_states = num_states
self.list_state_range = list_state_range
self.list_state_reso = list_state_reso
self.num_actions = num_actions
self.eps = 1.0 # for epsilon greedy algorithm
self.gamma = gamma
self.r = r
self.lr = lr
## Qテーブルを用意
self.q_table = np.random.rand(np.prod(list_state_reso), num_actions)
## ビンの配列（等差数列）を生成
## 引数：最初の値、最後の値、要素数
def bins(self, clip_min, clip_max, num):
return np.linspace(clip_min, clip_max, num + 1)[1:-1]
## 観測情報をQテーブル上のインデックスへ変換
## 引数：観測情報
def getStateIndex(self, obs):
list_index = []
for i in range(self.num_states):
index = np.digitize(obs[i], bins=self.bins(self.list_state_range[i][0], self.list_state_range[i][1], self.list_state_reso[i])) # obs[i]が所属するビンのインデックスを取得
list_index.append(index)
return sum([index*int(np.prod(self.list_state_reso[:i])) for i, index in enumerate(list_index)]) # 4次元のインデックスを1次元に変換して返す
## Qテーブルを更新
## 引数：観測情報、アクションのインデックス、報酬、アクション後の観測情報
def updateQtable(self, obs, action, reward, next_obs):
q = self.q_table[self.getStateIndex(obs), action]
next_q_max = np.max(self.q_table[self.getStateIndex(next_obs)])
self.q_table[self.getStateIndex(obs), action] = q + self.lr*(reward + self.gamma*next_q_max - q)
## アクションを決定
## 引数：観測情報、訓練フラグ
def getAction(self, obs, is_training):
if is_training and np.random.rand() < self.eps:
action = np.random.randint(self.num_actions)
else:
action = np.argmax(self.q_table[self.getStateIndex(obs)])
## epsを更新
if is_training and self.eps > 0.1:
self.eps *= self.r
return action
## Agentクラス
class Agent:
def __init__(self, num_states, list_state_range, list_state_reso, num_actions, gamma, r, lr):
## Brainを用意
self.brain = Brain(num_states, list_state_range, list_state_reso, num_actions, gamma, r, lr)
## Qテーブルを更新
## 引数：観測情報、アクションのインデックス、報酬、アクション後の観測情報
def updateQtable(self, obs, action, reward, next_obs):
self.brain.updateQtable(obs, action, reward, next_obs)
## アクションを決定
## 引数：観測情報、訓練フラグ
def getAction(self, obs, is_training):
action = self.brain.getAction(obs, is_training)
return action
## Environmentクラス
class Environment:
def __init__(self, num_episodes, max_step, gamma, r, lr):
## パラメータをセット
self.num_episodes = num_episodes
self.max_step = max_step
## Cart-Poleの環境を用意
self.env = Monitor(gym.make('CartPole-v0'), './videos/', video_callable=(lambda ep: ep % 100 == 0), force=True) # 100エピソードごとの動画を保存
## Agentを用意
num_states = self.env.observation_space.shape[0] # position, velocity, angle, angular velocity
list_state_range = []
for i in range(num_states):
list_state_range.append([self.env.observation_space.low[i], self.env.observation_space.high[i]])
list_state_range[1] = [-3.0, 3.0] # 適当に範囲を設定
list_state_range[3] = [-0.5, 0.5] # 適当に範囲を設定
print("list_state_range = ", list_state_range)
list_state_reso = [4, 4, 6, 6] # 各状態量のQテーブルにおける解像度を適当に設定
num_actions = self.env.action_space.n # アクションは「右」、「左」の2つ
self.agent = Agent(num_states, list_state_range, list_state_reso, num_actions, gamma, r, lr)
## 訓練
## 引数：なし
def train(self):
num_completed_episodes = 0
## 指定するエピソード数でループ
for episode in range(self.num_episodes):
obs = self.env.reset()
episode_reward = 0
## 指定する最大ステップ数でループ
for step in range(self.max_step):
## アクションを決定
action = self.agent.getAction(obs, is_training=True)
## アクション後の状態を取得
next_obs, _, is_done, _ = self.env.step(action)
## 報酬を付与
if is_done:
if step < max_step - 1:
reward = -100
else:
reward = 1
num_completed_episodes += 1
else:
reward = 1
episode_reward += reward
## Qテーブルを更新
self.agent.updateQtable(obs, action, reward, next_obs)
## 次のステップへ
obs = next_obs
## 終了判定
if is_done:
print('{0} Episode: Finished after {1} time steps with reward {2}'.format(episode, step+1, episode_reward))
break
print("num_completed_episodes = ", num_completed_episodes)
## 評価（Q値が最大となるアクションを選択して、Qテーブルの更新はしない）
## 引数：なし
def evaluate(self):
obs = self.env.reset()
for step in range(self.max_step):
## Q値が最大となるアクションを選択
action = self.agent.getAction(obs, is_training=False)
## アクション後の状態を取得
next_obs, _, is_done, _ = self.env.step(action)
## 次のステップへ
obs = next_obs
## 終了判定
if is_done:
print('Evaluation: Finished after {} time steps'.format(step+1))
break
## 描画用の関数
def show_video(env):
env.reset()
for frame in env.videos:
print("frame = ", frame)
video = io.open(frame[0], 'r+b').read()
encoded = base64.b64encode(video)
display.display(display.HTML(data="""
<video controls>
<source src="data:video/mp4;base64,{0}" type="video/mp4" />
</video>
""".format(encoded.decode('ascii')))
)
## 仮想のディスプレイを用意
virtual_display = Display()
virtual_display.start()
## パラメータ
num_episodes = 500
max_step = 200
gamma = 0.9
r = 0.99
lr = 0.5
## 実行
cartpole_env = Environment(num_episodes, max_step, gamma, r, lr)
cartpole_env.train()
cartpole_env.evaluate()
show_video(cartpole_env.env)
結果
学習終了後は、上手くバランスをとって倒れなくなりました。
さいごに
Google Colaboratory上で、OpenAI GymのCart-PoleをQ学習で動かしてみました。
少しでも参考になれば幸いです。
以上です。
